Torus A543 Non-contact Femoral Knee Surface Profile Inspection Gauge

De Torus A543 Non-contact Femoral Knee Surface Profile Inspection Gauge van Torus, ons gespecialiseerde testmerk, biedt contactloze inspectie van oppervlakteprofielen op orthopedische femurknieën.

Femorale knie-inspectiesystemen

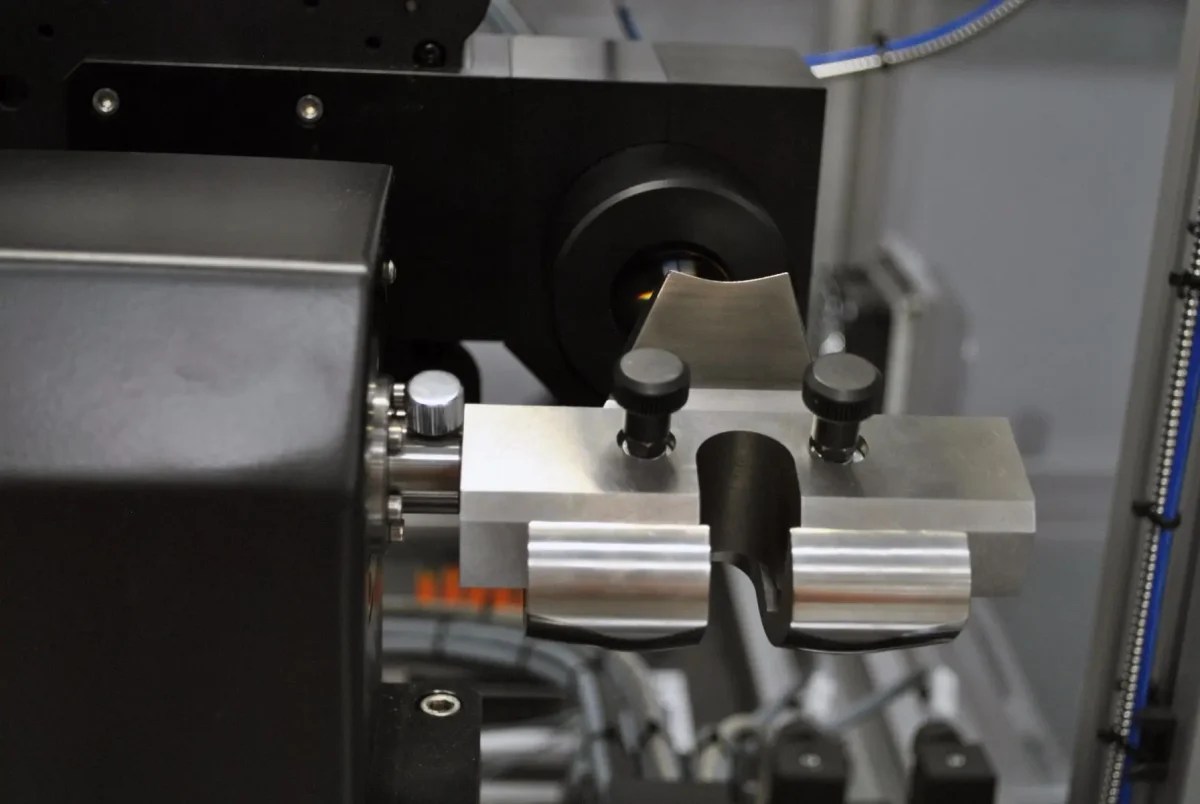

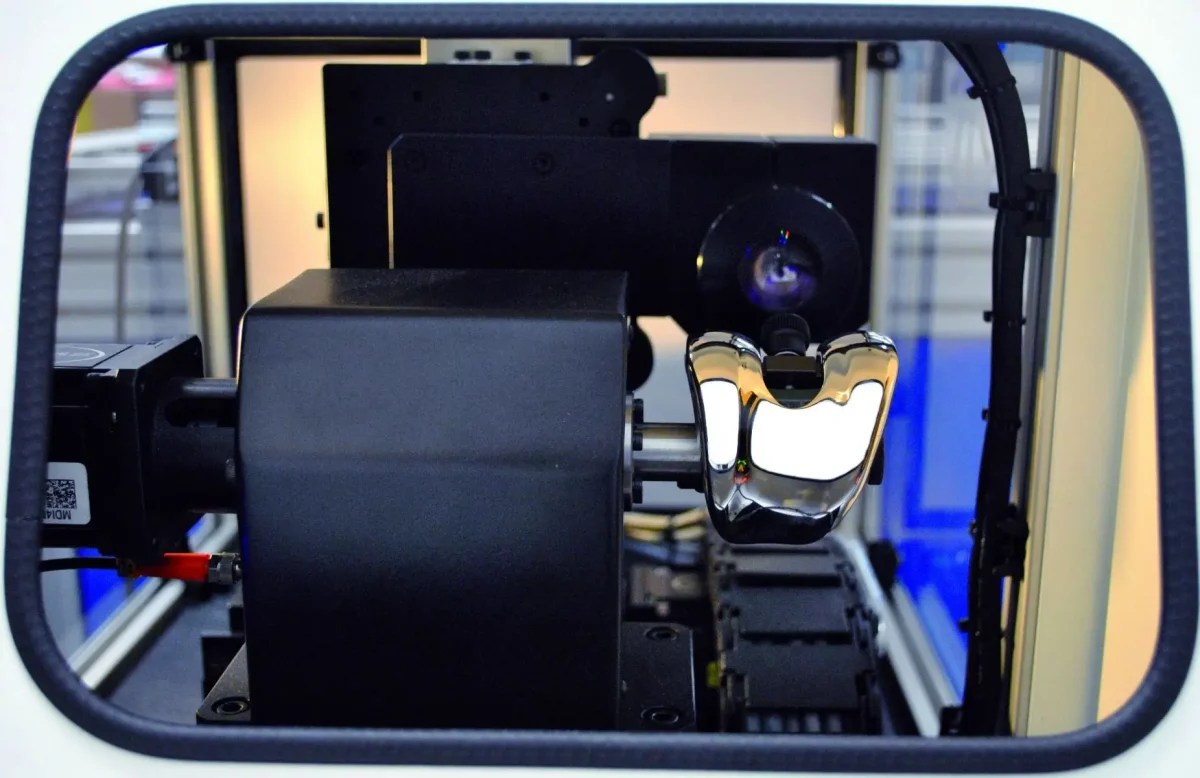

De Torus A543 Non-contact Femoral Knee Surface Profile Inspection Gauge is ontworpen voor operationeel gebruik op de werkvloer, zodat de operator van de bewerkingsmachine een snelle en herhaalbare meting kan uitvoeren zonder naar het inspectielab te hoeven gaan.

Meetfuncties

• Resolutie van het systeem voor sectionele oppervlakteprofielen : < = 0,0025 mm / 0,0001? | Nauwkeurigheid: Vorm: +/- 0,025 mm / Geometrisch: +/- 0,010 mm

Geavanceerde optische inspecties

Polychromatisch wit licht wordt op het doeloppervlak gericht door een optisch systeem met meerdere lenzen. De lenzen zijn zo geplaatst dat het witte licht wordt verstrooid in monochromatisch licht door gecontroleerde chromatische aberratie. Specifieke afstand tot het doel wordt toegewezen aan elke golflengte die precies is gericht op het doel wordt gebruikt voor de meting.

Dit unieke meetprincipe maakt het mogelijk om verplaatsingen en afstanden te meten met hoge precisie en extreme ruimtelijke resolutie. Gegoten, afgewerkte en hoogglans gepolijste oppervlakken kunnen worden gemeten zonder het oppervlak voor te bereiden of de machine aan te passen.

Omdat de zender en ontvanger in een enkele as zijn geplaatst, wordt schaduwvorming vermeden, in tegenstelling tot conventionele driehoekssensoren.
Het 4-assige bewegingsbesturingssysteem wordt aangedreven door zeer nauwkeurige microstappenmotoren die positieterugkoppeling geven en een hoge resolutie en hoge snelheid met stabiliteit en betrouwbaarheid bieden.
