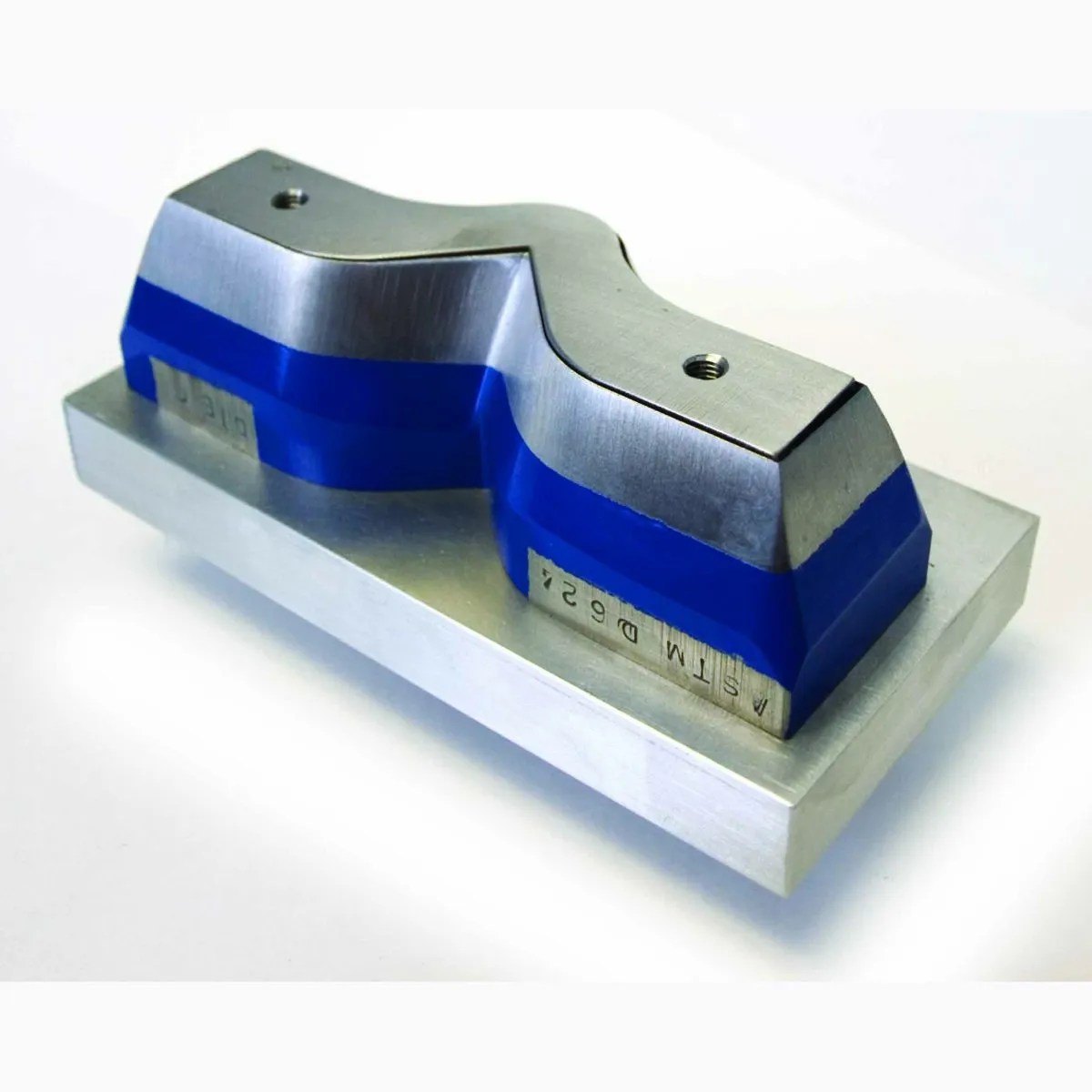

Test Sample Cutters

Gereedschapsstalen snijders of matrijzen, geprofileerd volgens alle internationale normen, compleet met uitwerpsysteem en bevestigingsschacht voor beide Ray-ran snijpersen

Beschrijving

Documenten

Deze frezen zijn vervaardigd van hoogwaardig D3 gereedschapsstaal voor een langdurige scherpe snede voor reproduceerbare testmonsters en nauwkeurigere testresultaten.

De frezen worden tijdens het fabricageproces meerdere malen warmtebehandeld om de spanningen te verwijderen en zijn afgewerkt met diamantlappen voor een betere slijtvastheid van de snijranden. De snijders worden geleverd met een veerbelast uitwerpsysteem om het gesneden monster uit de snijder te verwijderen en de snijranden te beschermen. De frees is voorzien van een standaard schacht die past bij de Ray-Ran persen, maar er kunnen ook niet-standaard schachten worden vervaardigd om aan de individuele wensen van de klant te voldoen.

Snijmessen kunnen worden gemaakt in elke maat of vorm die de gebruiker wenst en volgens alle internationale testnormen, zoals ASTM, ISO, BS, DIN en JIS, om er maar enkele te noemen.

Testmonstersnijders
Indien de door u gewenste testnorm niet in onderstaande lijst is opgenomen, gelieve dan een schema of het nummer van de testnorm te verstrekken. BS, ASTM, ISO, DIN, JIS, GOST enz.

ASTM
TSC-ASTM D256-A gladde Izod (63,5 mm x 12,7 mm)
TSC-ASTM D256-B vlakke Charpy (125mm x 12.7mm)
TSC-ASTM D412-A Duimstok (140mm x 25mm)
TSC-ASTM D412-B Duimstok (140mm x 25mm)
TSC-ASTM D412-C Duimstok (115mm x 25mm)
TSC-ASTM D412-D Duimstok (100mm x 16mm)
TSC-ASTM D412-E Duimstok (125mm x 16mm)
TSC-ASTM D412-F Duimstok (125mm x 16mm)
TSC-ASTM D624-A Scheurproef Halvemaan (60mm x 20mm max)
TSC-ASTM D624-B Scheurproef Halvemaan (110mm x 25mm max)
TSC-ASTM D624-C Scheur test hoek (102mm x 32mm max)
TSC-ASTM D624-D scheurproef broekje (150mm x 15mm)
TSC-ASTM D638-1 Hondenbot (165mm x 19mm)
TSC-ASTM D638-2 Hondenbot (183mm x 19mm)
TSC-ASTM D638-3 Hondenbot (246mm x 19mm)
TSC-ASTM D638-4 Duimstok (115mm x 19mm)
TSC-ASTM D638-5 Hondenbot (63,5mm x 9,5mm)
TSC-ASTM D638-M1 Hondenbot (150mm x 20mm)
TSC-ASTM D638-M2 Duimstok (115mm x25mm)
TSC-ASTM D638-M3 Hondenbot (60mm x 10mm)
TSC-ASTM D648 HDT (127mm x 13mm)
TSC-ASTM D695 compressie (80mm x 19mm)
TSC-ASTM D746-1 Brosheid (32mm x 6.35mm)
TSC-ASTM D746-2 Brosheid (32 mm x 6,35 mm max) Gewijzigde ‘T’
TSC-ASTM D746-3 Breekbaarheid (20mm x 2.5mm)
TSC-ASTM D790 Buigzaam (gelieve grootte te vermelden)
TSC-ASTM-D882 Treksterkte (Maat vermelden a.u.b.)
TSC-ASTM D1004 scheurproefsnijder (101,6 mm x 19,05 mm)
TSC-ASTM D1329 Duimstok (104mm x 5mm)
TSC-ASTM D1457 Micro trek (34mm x 15mm)
TSC-ASTM D1525 Vicat (10mm x 10mm)
TSC-ASTM D1693 Spanningsscheuren (38mm x 15mm)
TSC-ASTM D1708 Micro trek (38mm x 13mm)
TSC-ASTM D1822-S Spanning inslag (63,5mm x 9,5mm)
TSC-ASTM D1822-L Spanning inslag (63,5mm x 9,5mm)
TSC-ASTM D1922 Propagatie Scheur (76mm x 63mm max)
TSC-ASTM D2116 Duimstok (115mm x 16mm)
TSC-ASTM D3376 Duimstok (140mm x 25mm)
TSC-ASTM D3574 scheurproef (153mm x 25mm)
TSC-ASTM D4533 Scheursterkte (200mm x 76mm)
TSC-ASTM D4894 Micro treksterkte (38mm x 15mm)
TSC-ASTM D6693-IV hondenbeen (115mm x 19mm)
TSC-ASTM D6896 Spanning inslag (38mm x 15mm)

ISO
TSC ISO 34.1 type 1 Scheurproefbroek (100mm x 15mm max)
TSC ISO 34.1 type 2 Scheur Test Hoek (102mm x 32mm max)
TSC ISO 34.1 type 3 Halvemaan (110mm x 25mm max)
TSC ISO 37 type 1 Dumbell (115mm x 25mm max)
TSC ISO 37 type 2 Dumbell (75mm x 12.5mm max)
TSC ISO 37 type 3 Dumbell (50mm x 8.5mm max)
TSC ISO 37 type 4 Dumbell (35mm x 6mm max)
TSC ISO 75-2 gladde HDT (80mm x 10mm max)
TSC ISO 75-2 gladde HDT (120mm x 10mm max)
TSC ISO 132 Vlakte Buigzaam (150mm x 25mm max)
TSC ISO 178 Vlakte Buigzaam (80mm x 10mm max)
TSC ISO 179 vlakke Charpy (80mm x 10mm max)
TSC ISO 180 Gladde Izod (80mm x 10mm max)
TSC ISO 180 gladde Izod (63,5 mm x 12,7 mm (herzien))
TSC ISO 306 gladde vicat (10mm x 10mm)
TSC ISO 527-2-1A Hondenbot (150mm x 20mm max)
TSC ISO 527-2-1B Hondenbot (150mm x 20mm max)
TSC ISO 527-2-1BA Hondenbot (75mm x 10mm max)
TSC ISO 527-2-1BB Hondenbot (30mm x 4mm max)
TSC ISO 527-2-5A Duimstok (75mm x 12,5mm max)
TSC ISO 527-2-5B Hondenbot (35mm x 6mm max)
TSC ISO 527-3-1B Hondenbot (150mm x 20mm max)
TSC ISO 527-3-2 vlak (trek) (150mm x 25mm max)
TSC ISO 527-3-4 Hondenbot (152mm x 38mm)
TSC ISO 527-3-5 Duimstok (115mm x 25mm max)
TSC ISO 604 Effen Samenpersing (10-40mm x 10mm)
TSC ISO 3167-A hondenbot (150mm x 20mm)
TSC ISO 3167-B Hondenbot (150mm x 20mm)
TSC ISO 3268 Hondenbot (150mm x 20mm)
TSC ISO 3376 Halter (110mm x 20mm)
TSC ISO 6259-3 Type 1 Hondenbot (150mm x 20mm)
TSC ISO 6259-3 Type 2 Duimstok (115mm x 25mm)
TSC ISO 6382-2 Constante Radius (75mm x 43mm Rad)
TSC ISO 6602 Effen Buigzaam (80mm x 10mm)
TSC ISO 8256-1 Slagvastheid (80mm x 10mm)
TSC ISO 8256-2 slaghondbot (60mmx 10mm)
TSC ISO 8256-3 Slaghondenbot (80mm x 15mm)
TSC ISO 8256-4 slaghondbot (60mm x 10mm)
TSC ISO 8256-5 Slaghondenbot (80mm x 15mm)
TSC ISO 974 Breekbaarheid (20mm x 2,5mm)
TSC ISO 12086-2 Micro trek (38mm x 14mm)
TSC ISO 1798 Treksterkte (152mm x 25mm)

JIS
TSC JISK-6251-1 Duimstok (120mm x 25mm)
TSC JISK-6251-2 Duimstok (100mm x 25mm)
TSC JISK-6251-3 Duimstok (100mm x 25mm)
TSC JISK-6251-4 Duimstok (100mm x 15mm)
TSC JISK-6251-5 Duimstok (115mm x 25mm)
TSC JISK-6251-6 Duimstok (75mmx 12,5mm)
TSC JISK-6251-7 Duimstok (35mm x 6mm)
TSC JISK-6252a Scheur Test Halve Maan (110mm x25mm)
TSC JISK-6252b Scheur test hoek (100mm x 32mm max)
TSC JISK-6252c Scheur Test Hoek (100mm x 32mm max)
TSC JISK-6252d scheurproef broekje (100mm x 15mm)
TSC JISK-6301A Scheur Test Halve Maan (110mm x 25mm)
TSC JISK-6301B Scheur test hoek (100mm x 32mm max)
TSC JISK-6301-1 Duimstok (120mm x 25mm)
TSC JISK-6301-2 Duimstok (100mm x 25mm)
TSC JISK-6301-3 Duimstok (100mm x 25mm)
TSC JISK-6301-4 Duimstok (100mm x 15mm)
TSC JISK-6402 Duimstok (150mm x 40mm)
TSC JISK-6723 Duimstok (115mmx 25mm)
TSC JISK-6730 Duimstok (115mm x 25mm)
TSC JISK-6732 Duimstok (120mm x 25mm)
TSC JISK-6734 Duimstok (120mm x 25mm)
TSC JISK-6758 Duimstok (115mm x 25mm)
TSC JISK-6760 Duimstok (115mm x 25mm)
TSC JISK-6767 Duimstok (120mm x 25mm)
TSC JISK-6771-1 Duimstok (120mm x 25mm)
TSC JISK-6771-2 scheurproef broek (150mm x 40mm)
TSC JISK-6781 Duimstok (120mm x 25mm)
TSC JISK-6783-3 Duimstok (120mm x 25mm)
TSC JISK-6871 Duimstok (175mm x 20mm)
TSC JISK-6888-5 Duimstok (120mm x25mm)
TSC JISK-7113-1 Hondenbot (175mm x 20mm)
TSC JISK-7113-2 Duimstok (115mm x 25mm)
TSC JISK-7127-1 Trek (200mm x 25mm max)
TSC JISK-7127-2 Duimstok (115mm x 25mm)
TSC JISK-7127-3 Duimstok (150mm x 20mm)
TSC JISK-7127-4 Duimstok (120mm x 25mm)
TSC JISK-7127-5 Duimstok (120mm x 25mm)
TSC JISK-7128-1 Scheurweerstand (75mm x 63mm)
TSC JISK-7128-2 scheurproef broek (75mm x 63mm)
TSC JISK-7128-3 scheurproef broek (150mm x 50mm)

DIN
TSC-DIN 53363 Scheursterkte (120mm x 50mm)
TSC-DIN 53448-A Spankracht (80mm x 15mm)
TSC-DIN 53448-B Spankracht (80mm x 15mm)
TSC-DIN 53453 Buigzaam (170mm x 15 max)
TSC-DIN 53455-3 Hondenbot (150mm x 20mm)
TSC-DIN 53455-4 Duimstok (115mm x25mm)
TSC-DIN 53504 S1 Duimstok (115mm x 25mm)
TSC-DIN 53504 S2 Duimstok (75mm x 12.5mm)
TSC-DIN 53504 S3 Duimstok (35mm x 6mm)
TSC-DIN 53504 S3a Duimstok (50mm x 8.5mm)
TSC-DIN 53504 R1 Ring (52,6mm √ò)
TSC-DIN 53504 R2 Ring (44,6mm √ò)
TSC-DIN 53515 Scheur test hoek (100mm x 32mm max)

GOST (Russische normen)
TSC GOST-262 Type 1 Scheurproef (110mm x 25mm)
TSC GOST-262 type 2 scheurproef (41mm x 10mm)
TSC GOST-262-93-3 scheurproef (110mm x 25mm)
TSC GOST-270 Type 1 Duimstok (115mm x 25mm)
TSC GOST-270 Type 2 Duimstok (110mm x 25mm)
TSC GOST-270 Type 4 Duimstok (55mm x 9mm)
TSC GOST-270 Type 5 Duimstok (115mm x 25mm)
TSC GOST 10722 Ring (50mm O/D, 12mm I/D)
TSC GOST 11262-3 Rechthoekig (250mm x 25mm)
TSC GOST 11262-80 Type 1 Duimstok (115mm x 25mm)
TSC GOST 11262-80 Type 2 dogbone (150mm x 20mm)
TSC GOST 12580 Duimstok (70mm x 16mm)
TSC GOST 13518 Rechthoekig (38mm x 13mm)
TSC GOST 16782 Rechthoekig (20mm x 2,5mm)
TSC GOST 24234 Rechthoekig (150mm x 10mm)

Andere snijders
TSC-GB/T934 Rechthoekige snijder (80mm x 10mm)
TSC-QB/T1130-91 scheurproefsnijder (100mm x 20mm)
TSC-IEC-60-811-1-1 Duimstok type 1 (75 mm x 12,5 mm)
TSC-IEC-60-811-1-1 Duimstok type 2 (50 mm x 8,5 mm)
TSC-NF-T-54-107 Scheurproefsnijder (105mm x 19mm)

Rond
TSC-DIA-100 Testmonstersnijder (100 mm dia)
TSC-DIA-80 Testmonstersnijder (80 mm dia)
TSC-DIA-50 Testmonstersnijder (50 mm dia)
TSC-DIA-25 Testmonstersnijder (25 mm dia)

Kenmerken & Voordelen

Vervaardigd uit D3 gereedschapsstaal met een hoog koolstofgehalte

Warmtebehandeld voor duurzaamheid

Diamant gelakt afgewerkt

Veerbelast uitwerpsysteem

Elke vorm of maat beschikbaar

Specimens die voldoen aan alle nationale en internationale normen

Geschikt voor rubbers, kunststoffen, papier, weefsels en laminaten

Bevestiging van schachten volgens de eisen van de klant
