Sistema avanzado de impacto de péndulo Ray-Ran

Probador de Impacto de Péndulo

El Probador de Impacto de Péndulo utiliza tecnología avanzada de microprocesador para determinar la energía necesaria para romper o fracturar probetas como plásticos, compuestos y cerámicas según normas internacionales de ensayo para Ensayos de Impacto Izod, Charpy y Tracción. Junto con Ensayos de Tuberías, Ensayos de Componentes y ensayos de Impacto por Punción, el Sistema Avanzado de Impacto de Péndulo Ray-Ran admite una amplia gama de aplicaciones de ensayos de impacto.

El sistema está verificado conforme a ISO 13802, la norma internacional para máquinas de ensayo de impacto de péndulo.

Diseñado para fabricantes de plásticos, desarrolladores de materiales, instituciones de investigación, fabricantes de componentes, proveedores de componentes automotrices y laboratorios de control de calidad, el Probador de Impacto de Péndulo ayuda a evaluar la resistencia al impacto y la durabilidad de los materiales antes de su uso en aplicaciones reales.

Diseñado pensando en la simplicidad para el operador, su facilidad de operación y alta precisión lo hacen ideal para el desarrollo de productos y el control de calidad en producción, laboratorios de investigación y desarrollo e instituciones educativas. El aparato es extremadamente versátil. Las velocidades de impacto son variables desde 1,5 m/s hasta 3,8 m/s, y combinadas con martillos de peso variable de alta precisión que se liberan electrónicamente mediante un solenoide, se pueden alcanzar rangos de energía de impacto de hasta 50 julios. Esto permite a los equipos de ensayo generar datos fiables de desempeño de impacto, ayudando a respaldar la selección de materiales, el desarrollo de productos y las decisiones de aseguramiento de la calidad.

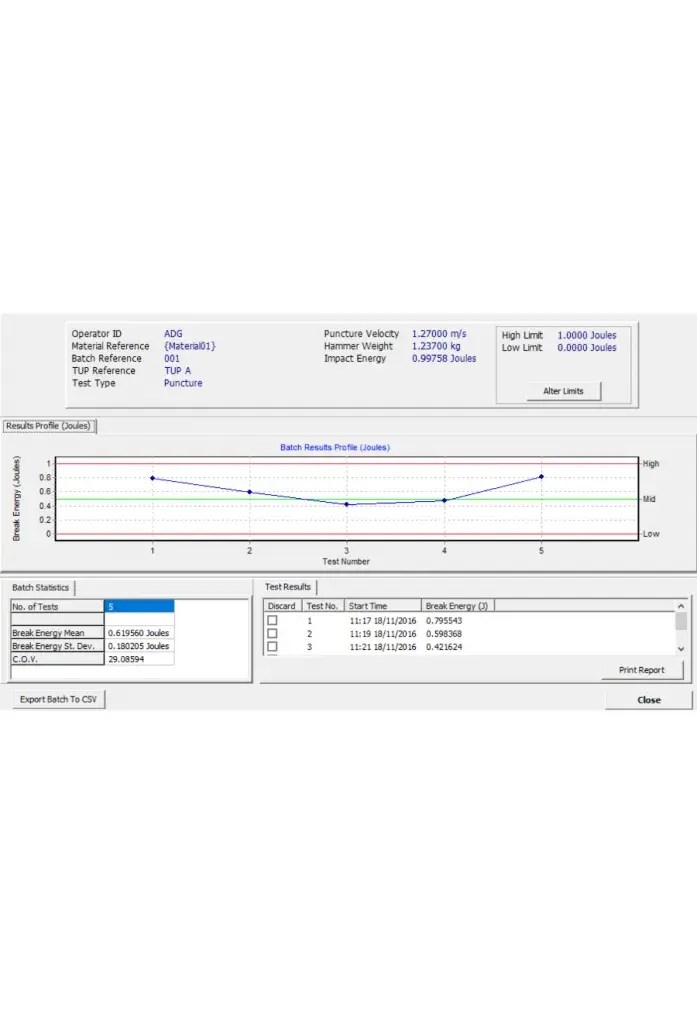

Al inicio de cada lote de ensayos, se realiza una calibración simple del aparato para la resistencia de los rodamientos y la resistencia del aire, y después de que se ha ensayado cada muestra, los resultados se muestran en la pantalla LCD, indicando la energía de impacto en kJ/m y kJ/m². Las estadísticas por lotes de media, desviación estándar y coeficiente de variación se actualizan automáticamente después de cada prueba, y los resultados se muestran en formato gráfico y tabular para su análisis cuando se descargan al software para PC Techni-Test suministrado. Para fines de control de calidad, se pueden definir límites Alto y Bajo cuando se descargan los resultados de los ensayos, mostrando al usuario instantáneamente si el material es aprobado o rechazado. Esto ayuda a los laboratorios a identificar la variación del material más rápidamente y mantener estándares de calidad de producto consistentes.

Métodos de prueba disponibles:

Prueba Izod

Las muestras con muescas o sin muescas se pueden analizar utilizando el método Izod. Cumple con las normas de prueba internacionales ASTM D256, ASTM D4812 e ISO 180. Las energías de martillo de impacto están disponibles desde 0,5 J hasta 25 J. Admite ensayos de impacto fiables de plásticos y otros materiales utilizados en entornos de fabricación y desarrollo de productos.

Prueba Charpy

Cumple con las normas internacionales de ensayo ISO 179, ASTM D256 y ASTM D6110. El sistema también es compatible con las normas reemplazadas DIN 53453, DIN 53753 y BS 7413. Las energías de martillo de impacto están disponibles desde 0,5 J hasta 50 J.

Impacto de tensión

Cumple con la norma de prueba internacional ISO 8256 Método A. Las energías del martillo de impacto están disponibles desde 0,5 J hasta 50 J.

Prueba de tubería

Se pueden ensayar diámetros de muestra de hasta 25 mm con energías de martillo de 7,5 – 15 J. La probeta de ensayo se apoya como una viga horizontal similar a las condiciones de ensayo Charpy y cumple con las Normas Internacionales de Ensayo ISO 7628 e ISO 9854. Ideal para fabricantes que evalúan la durabilidad y resistencia al impacto de materiales de tuberías y componentes.

Prueba de componentes

El ensayo de componentes examina las influencias tanto del diseño como de los procesos de fabricación de un componente midiendo la energía de impacto en julios necesaria para romper un componente completo o parte de una sección de un componente terminado. Si un componente tiene un área de sección transversal crítica que necesita ser ensayada, entonces al introducir esta área en el microprocesador, se puede obtener la energía en kJ/m². El aparato se suministra de serie con el software para PC basado en Windows Techni-Test de Ray-Ran. Los resultados de los ensayos se pueden imprimir directamente desde el software Techni-Test o guardar y exportar como archivos CSV, que se pueden abrir con Microsoft Excel.

Esto permite a los fabricantes evaluar el desempeño de impacto en condiciones reales de productos terminados y componentes críticos antes de que lleguen a los clientes.

Accesorios opcionales:

• Izod Vice
• Descanso Charpy
• Reposo de impacto de tensión (método de muestra en lecho)
• Accesorio de impacto de perforación
• Resto de tubería
• Accesorio de componentes a los requisitos del cliente
• Martillos de impacto de peso variable hasta 50 julios
• Impresora térmica
• Recinto de seguridad total
• Cámara de baja temperatura

Qué ocurre después de que pregunte

Cuando consulte sobre el Sistema Avanzado de Impacto de Péndulo Ray-Ran, nuestros especialistas trabajarán con usted para comprender sus materiales, requisitos de ensayo, normas aplicables y configuración del laboratorio. Podemos recomendar la configuración más adecuada, el rango de energía de impacto y los accesorios opcionales, así como proporcionar plazos de entrega y apoyar la planificación de la instalación.

Industrial Physics también puede asistir con orientación de configuración e incorporación, ayudando a garantizar que su proceso de ensayo de impacto se implemente sin problemas y entregue resultados fiables desde el primer día.

Servicio y soporte continuo

Cuando elige el Sistema Avanzado de Impacto de Péndulo Ray-Ran, obtiene acceso a la red global de servicio y soporte de Industrial Physics. Nuestros equipos pueden ayudarle con la calibración, el mantenimiento preventivo, las piezas de repuesto y la asistencia técnica para mantener un desempeño preciso y fiable de las pruebas durante toda la vida útil de su equipo.

También proporcionamos formación de operadores y soporte de aplicación continuo, ayudando a su equipo a mantener procedimientos de ensayo consistentes y obtener el máximo rendimiento de su inversión.
