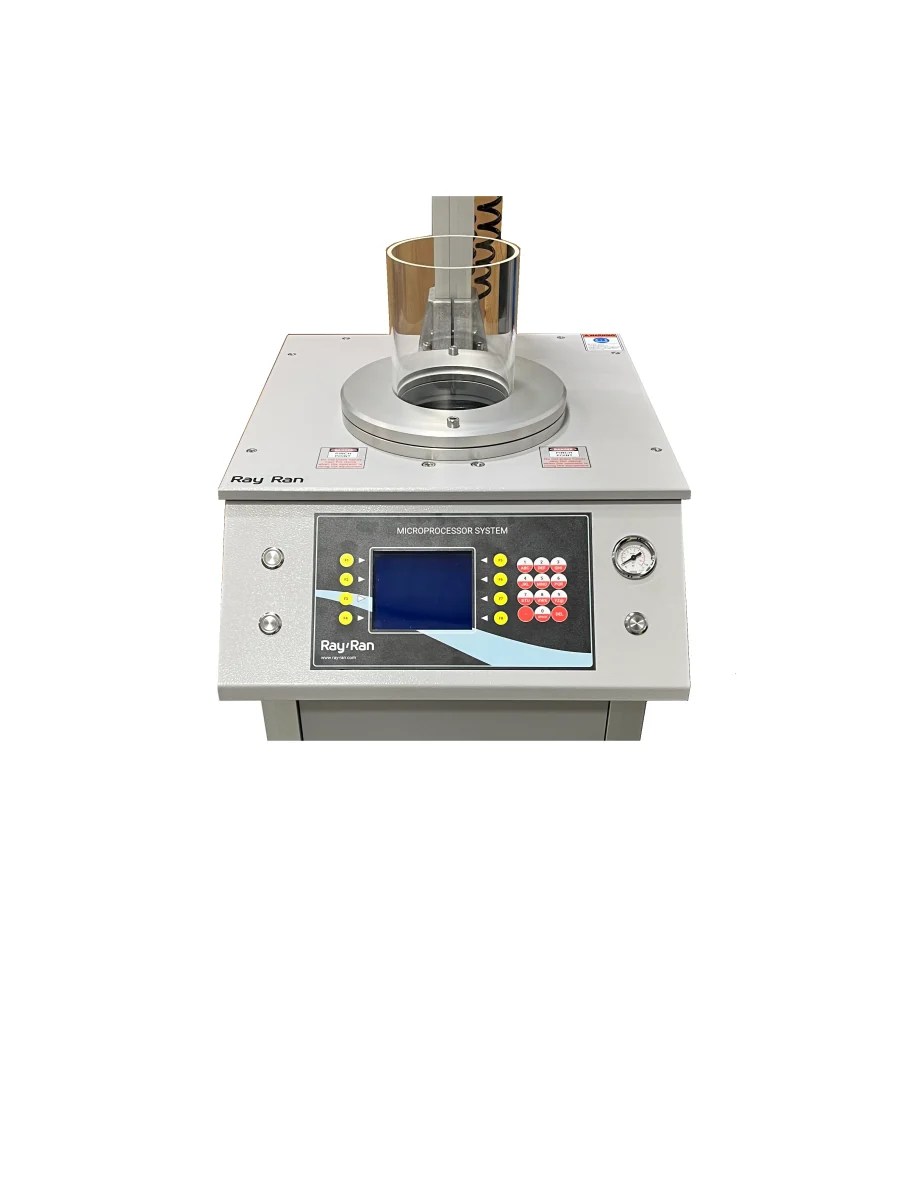

Probador de impacto de dardo de caída avanzado manual Ray-Ran

Ofrecido por Ray-Ran, nuestra marca especialista en ensayos de plásticos y polímeros, nuestro Manual Advanced Falling Dart Impact Tester (Probador Manual Avanzado de Impacto por Caída de Dardo) mide la energía que hace que fallen los materiales flexibles delgados.

Probador de impacto para materiales flexibles

El Manual Advanced Falling Dart Impact Tester (Probador Manual Avanzado de Impacto por Caída de Dardo) de Ray-Ran proporciona un método más simple para determinar la energía que hace que los materiales delgados y flexibles, como películas de plástico, papel y láminas compuestas, fallen en condiciones específicas de impacto de un dardo en caída libre.

La energía requerida para causar una falla inicial en la muestra de prueba se expresa en términos del peso de los dardos que daría como resultado la falla del 50% de las muestras que se están probando. El instrumento cumple los métodos A y B de la norma ASTM D1709 y la norma ISO 7765, parte 1.

Comprobador de impactos avanzado y fácil de usar

Gracias a la tecnología de microprocesador integrado, el Manual Advanced Falling Dart Impact Tester, controlado por microprocesador, ha llevado a las máquinas de ensayo de dardos en caída a un nivel avanzado a un precio asequible. Construido con la simplicidad del operador en mente, su facilidad de operación y alta precisión lo hace ideal para el desarrollo de productos y el control de calidad en laboratorios de producción, investigación y desarrollo e instituciones de enseñanza.

La gran pantalla de cristal líquido (LCD) a bordo proporciona instrucciones sencillas en pantalla y el uso de los parámetros de prueba del teclado de membrana alfanumérico, como nombres de usuario, números de referencia de materiales, números de lote y tipos de dardos, se ingresan y almacenan en listas de operadores para su futura recuperación. y presentación de resultados. La selección del tipo de prueba se realiza presionando un botón y los parámetros de prueba como la altura de caída; El peso y el tamaño de la muestra se ingresan para dar las condiciones de prueba requeridas.

El instrumento se apoya en el suelo con un brazo telescópico para ajustar la altura de caída del dardo entre los 660 mm, altura de caída del método A, y los 1524 mm, altura de caída del método B.
Se suministra de serie el tup de radio esférico de 1½” para las pruebas del Método A, y los dardos y pesas del Método B, de radio esférico de 2″, se venden por separado.

El mecanismo de liberación de dardos se acciona neumáticamente y requiere el uso de ambas manos para liberar el dardo y garantizar la máxima seguridad del operador. También se suministra un protector de abrazadera para garantizar la seguridad de los operadores contra la caída y el rebote de los dardos, que se pueden quitar para recuperarlos fácilmente.

Pruebas de impacto repetibles y fiables

Los métodos para sujetar la muestra de prueba y soltar el dardo están diseñados para que puedan repetirse con precisión para cada prueba realizada. Las muestras de prueba simplemente se sujetan en el exclusivo sistema de abrazadera de dos piezas que proporciona una tensión constante en el área de la superficie de la muestra, lo que garantiza la repetibilidad de la prueba. A continuación, se deja que un dardo de un peso conocido caiga libremente y golpee la muestra. La adición o eliminación de pesos conocidos determina la falla inicial de la muestra.

Los “fallos” y los “no fallos” se almacenan, se trazan automáticamente y se calculan para obtener el resultado final, lo que facilita la prueba al operario.

Software fiable

El aparato se suministra de serie con el avanzado software Techni-prueba para PC basado en Windows de Ray-Ran, para conectarlo al aparato mediante una conexión mini USB o ethernet.

Los resultados de las pruebas se pueden imprimir directamente desde el software Techni-prueba o se pueden guardar y exportar como archivos .CSV que se pueden abrir con Microsoft Excel en forma de tabla que se puede manipular según tus requisitos específicos, como preparar una presentación gráfica o copiar los resultados en un documento de Word para la presentación de un informe si es necesario.

Accesorios opcionales

• Dardo Método B – Acero inoxidable de 2″ (50,8 mm)
• Conjunto de pesas Método B – 2 x 15g, 8 x 45g, 8 x 90g
• Dardos de Acero Inoxidable, Fenólico, Aluminio y Tuffnol
