Probador avanzado de dardos de caída montado en el suelo Ray-Ran FD-A1

Utilizando tecnología de microprocesador a bordo, el probador de iImpacto al dardo de caída libre controlado por microprocesador Ray-Ran ha llevado las máquinas de prueba de dardos en caída a un nuevo nivel. Construido con la simplicidad del operador en mente, su facilidad de operación y alta precisión lo hace ideal para el desarrollo de productos y el control de calidad en laboratorios de producción, investigación y desarrollo e instituciones de enseñanza.

La energía total que hace que fallen los materiales delgados y flexibles como la película plástica, el papel y las láminas compuestas en condiciones específicas de impacto de un dardo en caída libre nunca ha sido tan fácil de establecer. De acuerdo con ASTM D4272, el aparato utiliza células fotoeléctricas que miden la energía total (julios) para romper o provocar una falla en la muestra que se está probando midiendo la energía cinética perdida por el dardo en caída libre.

Para obtener lecturas de energía perfectas en muestras nuevas, se requerirá una cantidad de película para establecer en primer lugar el rango de trabajo del peso de gota requerido, ya que el dardo debe caer completamente a través de la muestra para dar una lectura de energía durante una prueba. Esta prueba es muy sencilla de realizar utilizando la prueba Break Mass. Una vez que se ha establecido el peso para pasar a través de la muestra, un rango de trabajo del 50% del peso del dardo debería ser lo suficientemente bueno para producir resultados repetibles. Si ya se conoce la masa de rotura, la prueba Interruptor de energía te dará su lectura de energía en julios

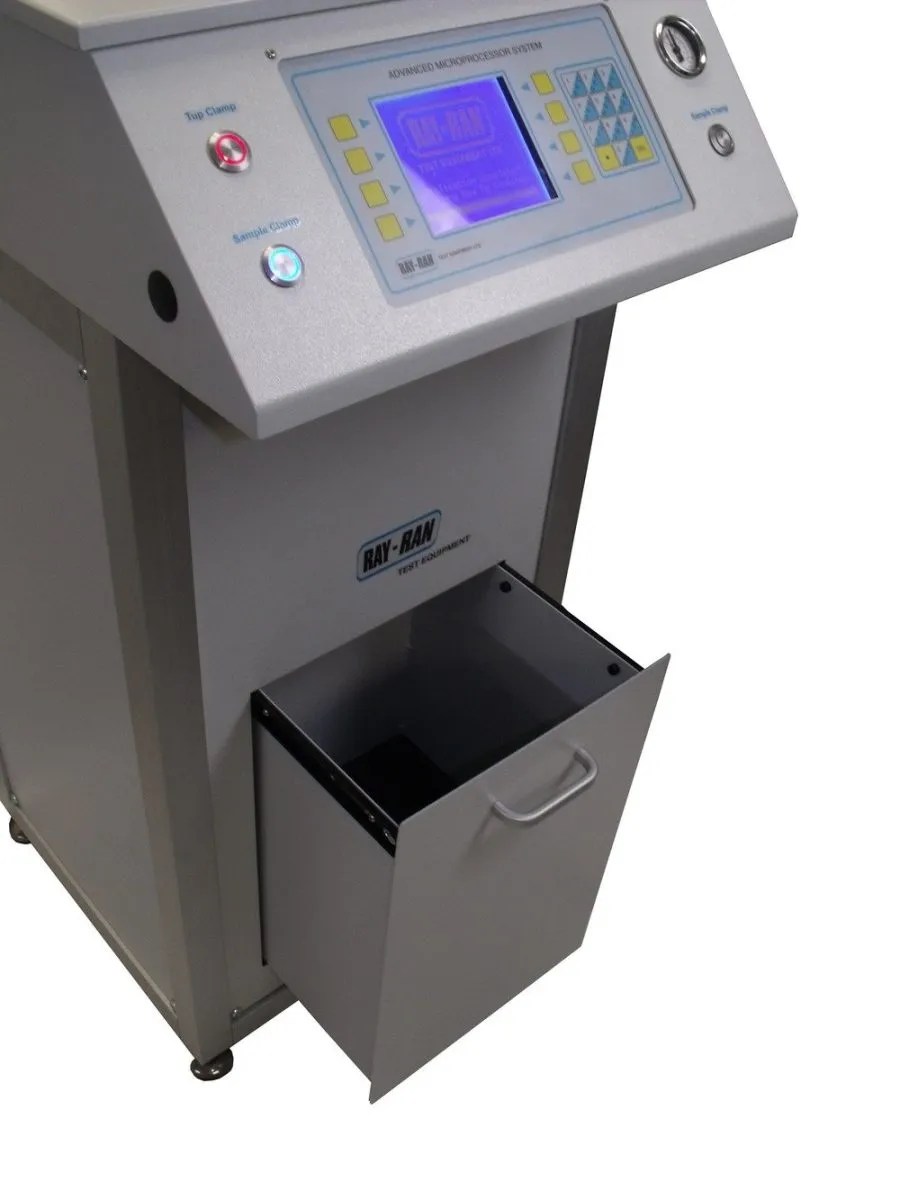

Los métodos para sujetar la muestra de prueba y soltar el dardo están diseñados para que puedan repetirse con precisión para cada prueba realizada. Las muestras de prueba simplemente se sujetan en el exclusivo sistema de abrazadera neumática de dos piezas que proporciona una tensión constante en toda la superficie de la muestra, lo que garantiza la repetibilidad de la prueba. A continuación, se deja que un dardo de un peso conocido caiga libremente y golpee la muestra. Para cumplir con el estándar de prueba relevante, se usa una altura de caída de dardo fija de 660 mm y se usa un dardo esférico de acero inoxidable de 1½ “con masas de 0.5 lb a 2.5 lb. El mecanismo de liberación de dardos se opera neumáticamente para facilitar la liberación y requiere el uso de ambas manos para liberar el dardo para garantizar la máxima seguridad del operador. También se suministra un protector de abrazadera para garantizar la seguridad de los operadores contra la caída y rebote de los dardos y un cajón de recuperación de dardos asegura un fácil acceso al dardo después de cada prueba.

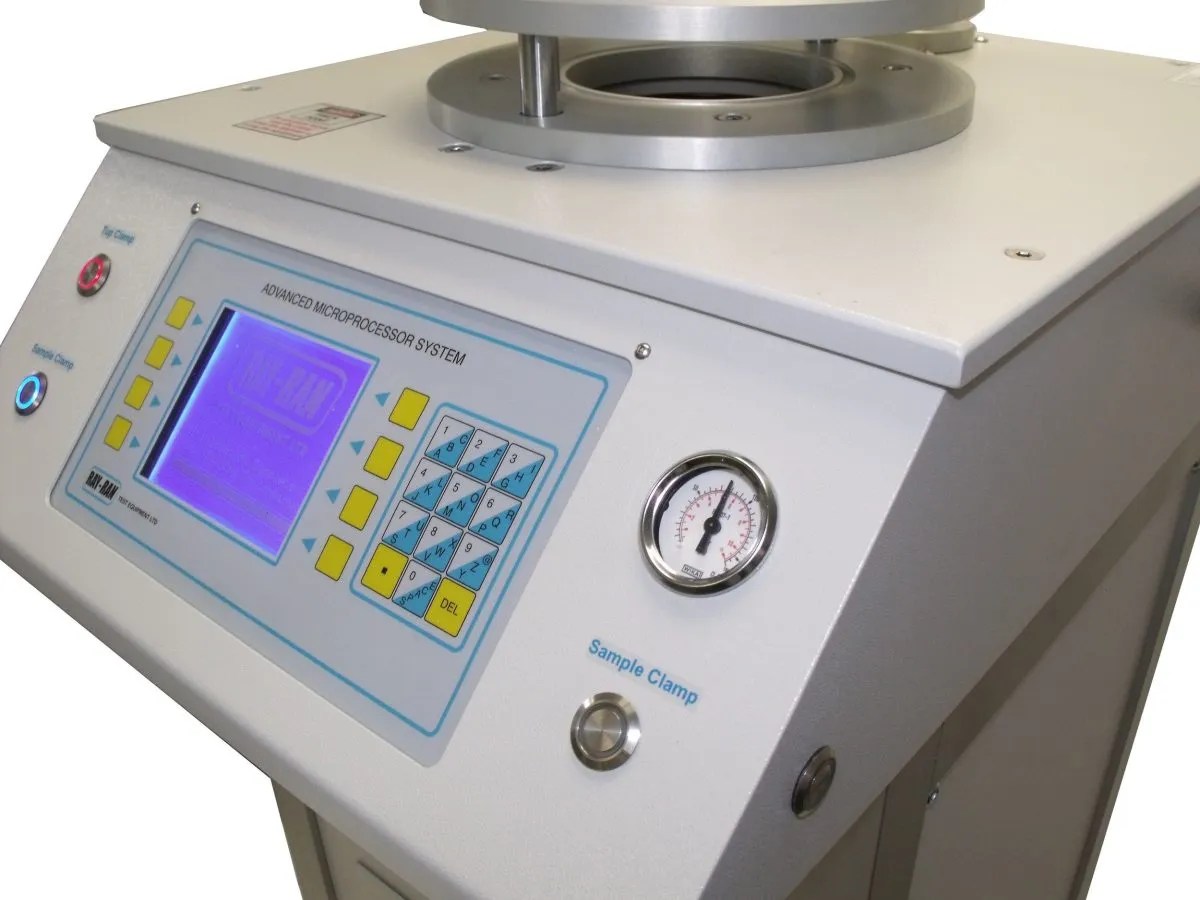

La gran pantalla de cristal líquido (LCD) a bordo proporciona instrucciones sencillas en pantalla y el uso de los parámetros de prueba del teclado de membrana alfanumérico, como nombres de usuario, números de referencia de materiales, números de lote y tipos de dardos, se ingresan y almacenan en listas de operadores para su futura recuperación. y presentación de resultados. La selección del tipo de prueba se realiza presionando un botón y los parámetros de prueba como la altura de caída; El peso y el tamaño de la muestra se ingresan para dar las condiciones de prueba requeridas. Las estadísticas de lote de media, desviación estándar y coeficiente de variación se actualizan automáticamente después de cada prueba y los resultados se muestran en formato gráfico y tabular para su análisis cuando se descargan en el software para PC Techni-prueba suministrado. Para fines de control de calidad, se pueden definir límites altos y bajos cuando se descargan los resultados de la prueba, mostrando al usuario instantáneamente si el material es aprobado o reprobado.

El aparato se suministra de serie con el software para PC Techni-prueba de Ray-Ran basado en Windows para conectarlo al aparato mediante una conexión mini USB o ethernet. Los resultados de las pruebas se pueden imprimir directamente desde el software Techni-prueba o se pueden guardar y exportar como archivos .CSV que se pueden abrir con Microsoft Excel en forma de tabla que se puede manipular según sus requisitos específicos, como preparar una presentación gráfica o copiar los resultados en un documento de Word para la presentación de un informe si es necesario.

El aparato se suministra únicamente con un soporte montado en el suelo.

Control CNC en tiempo real en un instante
Flashcut CNC es un paquete de software dedicado que brinda resultados de CNC de alto desempeño y bajo costo, y se suministra como estándar con ambos modelos de cortadora de perfiles de muestra CNC Ray-Ran. Integrado sin esfuerzo entre la máquina y la PC, Flashcut CNC utiliza códigos G numéricos estándar y direcciones de letras para el control CNC en tiempo real.

El software CNC Flash Cut tiene un panel de control fácil de usar, pero potente, que pone al alcance de tu mano todo el control de la máquina que necesitas. Ha sido diseñado meticulosamente para funcionar sin problemas con las versiones de 64 y 32 bits de los sistemas operativos basados en Windows sin cambiar los parámetros sensibles del sistema operativo. Muestra dinámicamente la trayectoria de la herramienta mientras envía comandos de movimiento en tiempo real al generador de señales del CNC a través de una conexión USB de alta velocidad para un movimiento suave, confiable y preciso en la mayoría de las PC o portátiles.
El sistema ha sido diseñado para aceptar códigos G & M estándar de la industria, lo que garantiza una compatibilidad total con el software líder de diseño asistido por computadora y fabricación asistida por computadora (CAD / CAM).

Los usuarios experimentados de programas de diseño asistido por ordenador, como Auto Cad, pueden importar dibujos 2D sencillos al programa como archivos .DXF mediante la función de importación del CNC Flashcut. Una vez configurados unos sencillos parámetros, el software generará un sencillo programa de Código G para mecanizar la pieza. Si tienes CAM, los programas de software generados por tu Postprocesador también pueden importarse como archivos FGC directamente al software Flashcut, el programa generará entonces la trayectoria de corte en las ventanas del panel de control principal.

Para los principiantes, los programas CNC preescritos también están disponibles directamente desde Ray-Ran para cualquier forma o tamaño de la muestra de prueba hasta cualquier estándar de prueba internacional, eliminando la necesidad de operadores capacitados en CAD / CAM o programadores CNC capacitados.
