Medidor de Residuo de Corte – Aerosoles CMC-KUHNKE QbyV

El Medidor de Medición residual CMC-KUHNKE QbyV es una solución de medición económica, precisa y con muchas funciones para cualquier tipo de Tapa abre fácil.

Debido a que la diferencia entre un buen extremo y un extremo que no se abre o una pestaña que se rompe es de solo unos pocos micrones, se necesitan mediciones repetibles de alta precisión. El enfoque manual en la ranura de la partitura con un microscopio o el posicionamiento de yunques dentro de la partitura puede ser específico del operador (una persona dice que este punto está enfocado, mientras que otra dice que no).

Hay otros métodos aceptados para medir extremos abiertos fáciles (por ejemplo, pop & tear). Sin embargo, estos solo indicarán valores de atracción altos o bajos. Los medidores de ruptura y desgarro no pueden especificar dónde se encuentra el problema y qué lo está causando (valor residual alto o bajo, desgaste de las herramientas, etc.).

Hasta hoy, los medidores alternativos basados en microscopios dependían de operadores capacitados que se enfocaban manualmente en el surco de la puntuación utilizando un monitor de video externo y un micrómetro. La alta dependencia de los operadores produce una calificación GR&R más baja, ya que diferentes operadores evaluarán el enfoque correcto de manera diferente. Un estudio realizado por nuestros clientes indica que la repetibilidad de dichos sistemas es de aproximadamente 5-7 micrones (0,0002 “-3”).

Estos sistemas suelen ser bastante caros, ya que requieren un monitor externo, un indicador y un decodificador caros. Proporcionan SPC e informes a través de un sistema informático y software adicionales que aumentan los costos aún más. El enfoque de CMC-KUHNKE consiste en utilizar nuestra experiencia en óptica, software y tecnologías láser para proporcionar una medición precisa y fiable, mejorando la repetibilidad de la medición independientemente del operador. Nuestro medidor residual de puntuación es extremadamente rentable y, según estudios de clientes de terceros, produce una repetibilidad de +/- 1 micrón (0,00005 “). El sistema es más fácil de mantener, no hay periféricos adicionales (por ejemplo, decodificadores o monitores de video). El medidor se conecta directamente a la computadora a través de un solo cable USB.

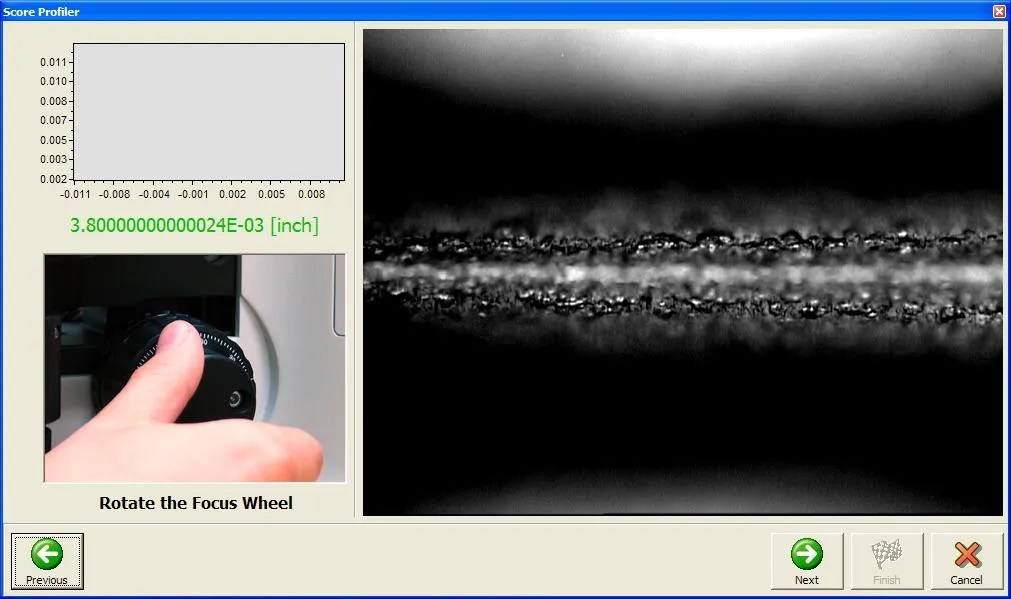

Además de la medición residual de puntuación de alta precisión, el medidor ahora puede realizar mediciones adicionales importantes sin costo adicional. El medidor residual de puntuación ahora puede escanear un perfil de ranura de puntuación, reemplazando efectivamente la necesidad de epoxi en el extremo y hacer una sección transversal metalúrgica. Incluso puede medir el grosor y el diámetro del remache (opcional).

Esto hace que Score Residual Gauge sea una solución robusta, precisa y asequible para mediciones sencillas de extremos abiertos, perfilado de ranuras y más.
