inROLL HR: Escáner de Perfiles de Herramental de CMC-KUHNKE QbyV

Los perfiles de rodillo y portabrocas gastados o incorrectos pueden provocar costuras dobles defectuosas, averías de la maquinaria, retención de productos y quejas de los clientes. Colocar Rolls o Chucks incorrectos o gastados en la cerradora sin una inspección puede producir uniones defectuosas, lo que puede detener la producción (o algo peor).

Con un profiloscopio láser sin contacto, inROLL puede escanear perfiles de rodillos y mandriles de cierre (u otras herramientas, incluidas herramientas de carburo y cerámica) de forma automática, fácil y rápida. El sistema se puede utilizar para pruebas de aceptación de nuevos rodillos o mandriles de cierre, con fines de garantía de calidad para herramientas usadas y para análisis de tensión.

inROLL es el primer sistema de calibrado automático computarizado, sin contacto, de rodillos y mandriles de costura. Al escanear el perfil, es capaz de detectar defectos en el perfil, analizar ángulos, radios, medir distancias y medir automáticamente las diferencias entre la especificación de un rollo y el perfil real del rollo. Este sistema reemplaza los comparadores ópticos, proyectores y otras técnicas para comparar de forma manual (y subjetiva) perfiles de contorno para rodillos, mandriles y otras herramientas.

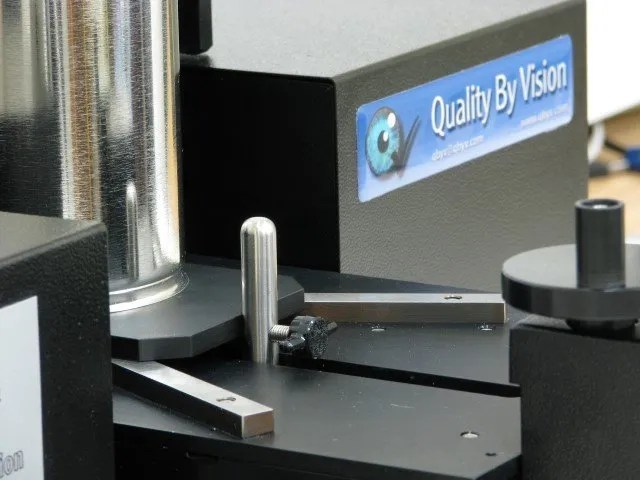

Usando una mesa micrométrica, el operador puede colocar prácticamente cualquier herramienta a la vista. Una vez colocada correctamente, el operador captura la imagen y el software la analiza automáticamente contra un gráfico estándar dado, que puede ser una imagen escaneada previamente (la misma herramienta cuando era nueva) o incluso un dibujo CAD.

El operador puede:
Acercar y alejar el perfil

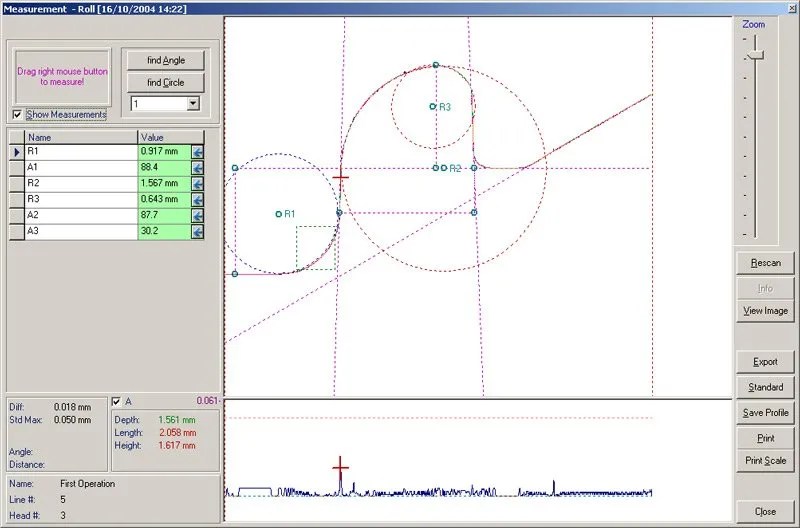

Encuentre cualquier radio, ángulo o distancia en el perfil
Exporte el perfil a CAD o compárelo con un dibujo CAD
Importar un perfil de referencia de un dibujo CAD (incluidas las regiones de interés)
Ver medidas automáticas (compararlas con las especificaciones)

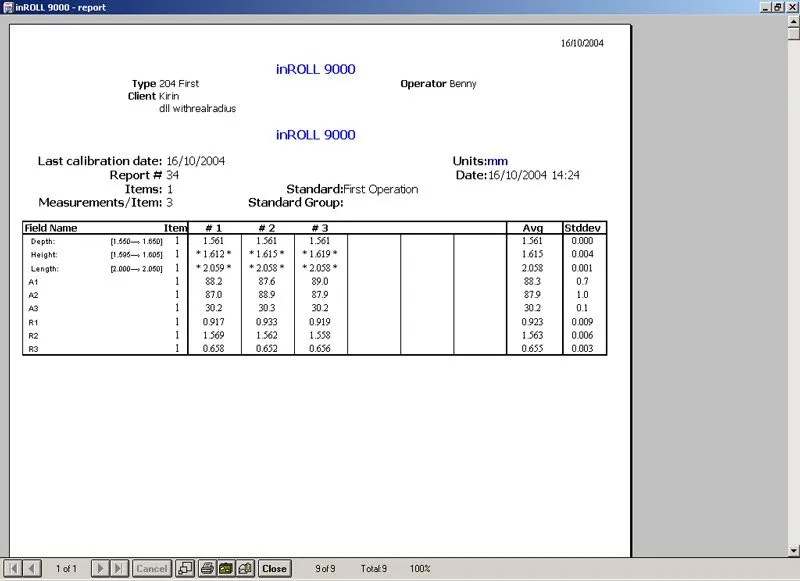

Cada estándar puede tener “regiones de interés”, lo que permite al operador medir automáticamente radios y ángulos en cualquier parte del perfil. Las mediciones pueden integrarse en informes e inspeccionarse en busca de variaciones a lo largo del tiempo, tanto entre diferentes rollos como para el mismo rollo en diferentes posiciones de medición.

Para los rollos, el sistema detectará automáticamente la profundidad, altura y longitud del rollo. Para mandriles, el sistema mide automáticamente el ancho, los ángulos y más del portabrocas. Tanto los rodillos de primera como la segunda operación se pueden inspeccionar fácilmente. El sistema también se puede utilizar para inspeccionar cuellos de latas, bridas y otras características. El sistema puede imprimir gráficos que se pueden comparar con los dibujos originales.

Los clientes que utilizan el sistema inROLL pueden devolver rápidamente su inversión al evaluar los rodillos y mandriles que ya están almacenados. Cuando las empresas tienen problemas con un cabezal en particular, a menudo optan por reemplazar el rollo o el portabrocas (o no reemplazarlo porque no ha alcanzado su valor contable). A menudo, estos rodillos y mandriles “sospechosos” se colocan en un almacenamiento con otros rodillos y mandriles que aún pueden ser buenos.

Nadie está realmente seguro de si son buenos o malos y, debido a sus altos costos, generalmente no se descartan. Los clientes que utilizaron el sistema inROLL en dichos rollos encontraron que entre el 70% y el 80% de sus rollos todavía estaban en buen estado y pudieron reutilizarlos. Otros rollos fueron desechados o devueltos al fabricante en situaciones en las que no cumplían con los requisitos originales. Como los rollos son bastante caros, esta es una excelente manera de recuperar rápidamente el costo del sistema casi instantáneamente.

La fabricación a menudo produce resultados diferentes al diseño original. El inROLL te permite importar sus esquemas directamente desde Auto CADTM u otro programa de CAD. Las regiones de interés se extraen automáticamente en función del diseño y el perfil real se puede comparar con precisión con los dibujos originales.

Algunos fabricantes pueden tener diseños de rollo idénticos con diferentes números de catálogo. ¡Reduzca el inventario combinando todos los rollos con perfiles idénticos en un solo número de pieza!
