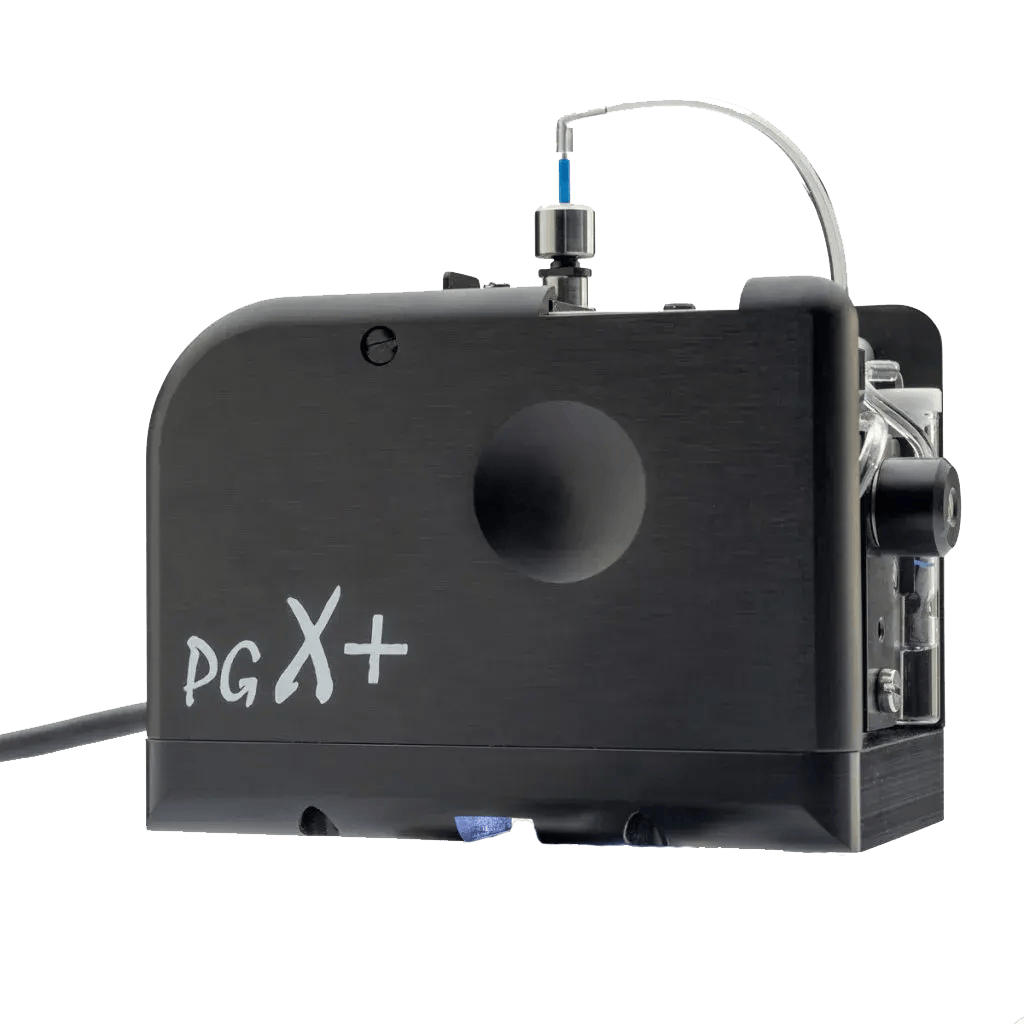

TQC Sheen Fibro PGX+ Taschen-Goniometer

Präsentiert von TQC Sheen, unserer Spezialmarke für die Prüfung von farben und beschichtungen, bietet das PGX+ Taschen-Goniometer Qualitäts-, F&E- und Betriebsteams eine tragbare Möglichkeit, Kontaktwinkel, Oberflächenenergie und Oberflächenspannung auf einer Vielzahl von technischen Oberflächen zu messen.

Eingesetzt von Papier- und Kartonfabriken, Druck- und Verpackungsverarbeitern, Laboren für farben und beschichtungen, Druckfarbenherstellern, Automobil-OEMs, die Windschutzscheiben und Karosserieteile testen, Herstellern von Solarmodulen, die Oberflächen vor der Laminierung prüfen, Glasverarbeitern und allgemeinen F&E-Teams für Oberflächentechnik, überprüft das PGX+ die Benetzbarkeit, Adhäsionsbereitschaft und Beschichtungs-Performanz, ohne den Arbeitsplatz verlassen zu müssen.

Das Instrument dosiert ein Tröpfchen in Mikrolitern in einer von Ihnen eingestellten Größe und nimmt dann bis zu 80 Bilder pro Sekunde auf, während der Tropfen landet und sich ausbreitet – so werden sowohl der anfängliche Kontaktwinkel als auch seine Änderungsrate in einer Messung erfasst. Testdaten werden über USB an die mitgelieferte Windows-Software gestreamt, wo Bilder und Ergebnisse gespeichert, analysiert und für den Berichtsexport verfügbar sind. Die meisten Tests verwenden entionisiertes Wasser; andere Flüssigkeiten werden für Spezialanwendungen unterstützt.

Warum es wichtig ist

Treffen Sie Entscheidungen über Oberflächeneigenschaften, die einer Prüfung standhalten. Video-basierte Messung nach ASTM D5946, ISO/TS 14778:2021 und TAPPI T458 liefert quantitative, belastbare Kontaktwinkeldaten – so bleiben Benetzbarkeits- und Adhäsions-Pass/Fail-Entscheidungen über Standorte, Lieferanten und Kundenprüfungen hinweg konsistent und hängen nicht vom visuellen Urteil eines Bedieners ab.

Erfassen Sie statischen UND dynamischen Kontaktwinkel in einer Messung. 80 Bilder pro Sekunde erfassen, wie ein Tröpfchen landet, sich ausbreitet und entweder ins Gleichgewicht kommt oder absorbiert wird – so sehen F&E-Teams die vollständige zeitabhängige Oberflächenreaktion, nicht eine einzelne statische Zahl. Die freie Oberflächenenergie wird aus denselben Testdaten berechnet.

Testen Sie am Einsatzort, ohne Probenvorbereitung. USB-betrieben, 500 g, keine externe Stromversorgung und keine Probenkonditionierung erforderlich – so bringen Produktions- und Qualitätsteams das Instrument zur Probe und nicht umgekehrt. Schnellere Oberflächeneigenschaftsprüfungen bedeuten schnellere Entscheidungen über eingehende Substrate und ausgehärtete beschichtungen.

Wie das PGX+ misst

Stellen Sie die Tröpfchengröße in Mikrolitern ein und platzieren Sie das PGX+ direkt auf der Probe. Das Instrument gibt das Tröpfchen automatisch frei, und die eingebaute Kamera nimmt bis zu 80 Bilder pro Sekunde auf, während das Tröpfchen die Oberfläche berührt und sich ausbreitet. Während des Tests empfängt der angeschlossene Computer Live-Daten – so sehen Sie, wie die Oberfläche in Echtzeit reagiert, und können Parameter zwischen den Tests anpassen, ohne Ihren Arbeitsablauf zu unterbrechen.

Da das PGX+ seine eigene kontrollierte Tröpfchendosierumgebung auf der Probe erzeugt, ist kein Schneiden, Montieren oder anderweitiges Vorbereiten von Proben erforderlich. Einstellbare Parameter umfassen Tröpfchengröße, Ablagemethode, Startverzögerung und Abtastrate.

Was das PGX+ misst

• Statischer Kontaktwinkel – der Gleichgewichtswinkel zwischen dem Tröpfchen und der Oberfläche, der die grundlegende Benetzbarkeit anzeigt
• Dynamischer Kontaktwinkel – wie sich der Winkel im Laufe der Zeit ändert, während sich das Tröpfchen ausbreitet oder absorbiert, erfasst mit bis zu 80 Bildern pro Sekunde
• Freie Oberflächenenergie (SFE) – berechnet aus den gemessenen Kontaktwinkeldaten, quantifiziert die Fähigkeit der Oberfläche, mit Flüssigkeiten zu interagieren
• Oberflächenspannung – abgeleitet aus der Analyse der Form hängender Tröpfchen, zeigt intermolekulare Kräfte an der Flüssig-Luft-Grenzfläche
• Die Ergebnisse werden als Bilder und Statistiken über die mitgelieferte Windows-Software ausgegeben, bereit zur Speicherung, Analyse und zum Berichtsexport.

Normen

Das PGX+ Taschen-Goniometer unterstützt Kontaktwinkel- und Oberflächenbenetzbarkeitsprüfungen nach:

• ASTM D5946 – Kontaktwinkel auf koronabehandelten Polymerfolien
• ISO/TS 14778:2021 – Prüfverfahren für den Kontaktwinkel von Papier und Karton
• TAPPI T458 – Oberflächenbenetzbarkeit von Papier nach der Kontaktwinkelmethode
• ASTM D724 – Oberflächenbenetzbarkeit von Papier nach der Kontaktwinkelmethode

Taschen-Goniometer-Software-Download

Greifen Sie hier auf unsere Produktsoftware zu

Was passiert nach Ihrer Anfrage

Wenn Sie sich nach dem PGX+ Taschen-Goniometer erkundigen, werden unsere TQC Sheen Spezialisten bestätigen, welche Oberflächen Sie testen müssen und welche Prüfnormen gelten – zum Beispiel ASTM D5946 für koronabehandelte Polymerfolien, ISO/TS 14778 oder TAPPI T458 für Papier und Karton, oder allgemeine Kontaktwinkel-Qualitätskontrolle für beschichtete Substrate und technische Oberflächen. Sie werden die Lieferzeiten bestätigen und empfehlen, ob Sie das Basisgerät PG1000 oder das Basisgerät plus Dosiereinheit und Zubehör benötigen.

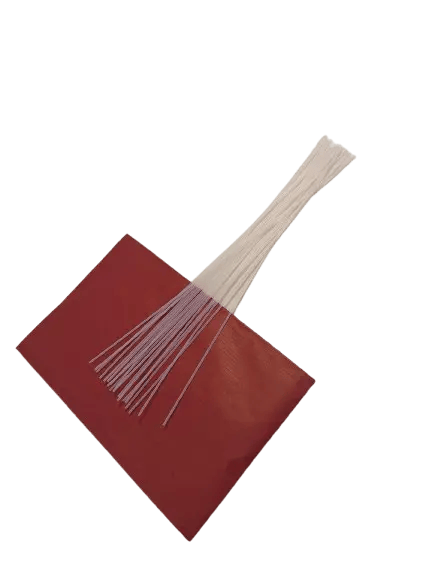

Für Einkaufsteams stellen wir klare SKU-Referenzen – PG1000 für das Basisgerät, plus Verbrauchsmaterialien wie die 1-ml-Spritze, PG1175-Schläuche und Kanülenaufsätze – Angebotserstellung und die technische Dokumentation zur Verfügung, die Sie für die interne Freigabe benötigen. Nach der Lieferung können wir Bediener durch die Einrichtung der Tröpfchengröße, die Auswahl des statischen vs. dynamischen Modus und die Verwendung der mitgelieferten Windows-Software führen, damit Ihr Team vom ersten Tag an konsistente, belastbare Ergebnisse erzielt.

Service, Garantie und fortlaufender Support

Jedes PGX+ Taschen-Goniometer wird standardmäßig mit einer 1-jährigen Teile- und Arbeitsgarantie geliefert – unser IP-Gruppenengagement über alle Marken hinweg. Über die Garantiezeit hinaus unterstützt das globale Servicenetzwerk von Industrial Physics den Austausch von Verbrauchsmaterialien, Ersatzteilen und technischen Support – so bleibt das Instrument über seine gesamte Lebensdauer produktiv. Kontaktieren Sie unser Support-Team, um einen Service zu vereinbaren, Ersatzteile anzufordern oder Verifizierungsoptionen in Ihrer Region zu besprechen.

Bediener-Schulungen sind verfügbar, die die Auswahl der Tröpfchengröße, die Einrichtung des statischen und dynamischen Modus, die Verwendung der optionalen Dosiereinheit und die Interpretation von Kontaktwinkel- und Oberflächenenergieergebnissen abdecken – so bleiben die Ergebnisse zwischen Bedienern, Schichten und Standorten wiederholbar. Dank unseres weltweiten Support-Netzwerks ist Hilfe überall dort verfügbar, wo Sie tätig sind.
